发布日期:2024-12-18
1、球硅保温材料的特性
球硅保温材料是一种无机保温材料(漂珠)与有机材料合成的新型保温材料,其特性介于有机保温材料与无机保温材料之间。
① 耐温高,耐温200℃不碳化,可长期在≤160℃的条件下使用;
② 抗压强度大,长期使用不变形,有效保护工作管不直接受挤压;
③ 附着力强,始终与工作管紧密连接,保证保温效果不降低;
④ 憎水率高不结露,有效隔绝水分子与工作管外侧直接接触,避免管道外腐蚀,可以延长管道使用寿命一倍以上;
⑤可回收利用,球硅保温材料可循环使用。
球硅保温材料实验数据检测结果如下:
项目 | 指标 | |||
密度kg/m | 170-350 | |||
质量含水率% | <2 | |||
抗压强度MPa | ≥0.7 | |||
抗弯强度MPa | ≥0.3 | |||
憎水率% | ≥98 | |||
导热系数W/m*k | 323K(50℃) | 0.0558 | ||
373K(100℃) | 0.0605 | |||
473K(200℃) | 0.0708 | |||
573K(300℃) | 0.0808 | |||
使用温度 | 匀温灼烧试验温度 | 200℃ | 250℃ | 300℃ |
线收缩率% | 1.18 | 1.3 | 1.48 | |
剩余抗压强度MPa | 1.59 | 0.342 | 0.338 |
2、无机保温粉
无机保温粉体是我公司生产的一种由无机中空纤维形成的球状多孔性物质,该无机纤维是在反应过程中通过中空晶型剂定型为中空纤维,再经过多项缠绕而成为球状物;其独特的结构使其具备了多种优点如下:
1、比重轻,可过到0.15g/cm³,是材料轻量化的助剂;
2、由于是惰性无机物,其耐酸碱、耐溶剂性能卓越;
3、由于其具有管状孔和纤维叠加的不规则孔,其导热系数为0.032 w/m.K;其保温性能较好;
4、其主要成份为无机化合物,其耐温状好,在800℃以下场荷均可应用,对其进行真空封堵表面沉积处理后,其耐温度可提高至1050℃;
5、由于其结构属性、其孔内外表面电荷的虹吸分布、纳米光触煤离子、电气石离子在表面的沉积,其可以有效的吸附气,使其具备吸收气味的作用;
6、经过表面活化处理后,其与有机高分子材料具备了有效的结合能力、可填加到有机高分子材料中,起到减轻制品重量、增强隔热保温性能,吸收气味、增加有机高分子材料的结晶度、提高维卡软化点的作用。
无机保温粉实验数据检测结果如下:
名称 | 检测标准 | 单位 | YY-150P | YY-270P | YY-350P |

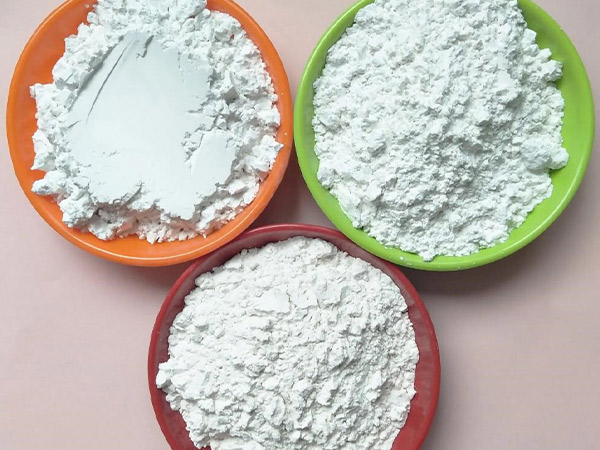

外观 | 目测 | 白色粉末 | 白色粉末 | 白色粉末 | |
密度 | GB/T 5162 | kg/m3 | 150±20 | 270±20 | 350±20 |
纯度 | 化分法 | % | ≥98 | ≥97 | ≥95 |
白度 | GB/T 23774 | % | 86 | 87 | 90 |
水分含量 | GB/T15344 | % | ≤6.0 | ≤6.0 | ≤6.0 |
导热系数 | GB/T10297 | W/(m*K) | ≤0.032 | ≤0.036 | ≤0.045 |
细度 | GB/T12002 | 目(可定制) | ≤325 | ≤325 | ≤325 |
